Электрощиты

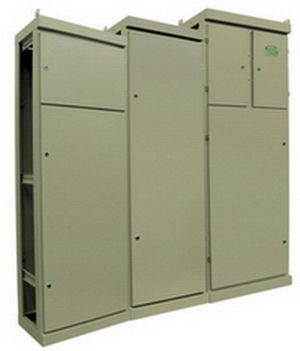

Корпуса серии ВРУ (для вводно-распределительных устройств)
Вводно - распределительные корпуса, предназначенные для установки НКУ силой тока до 630 А. Монтаж НКУ производится на монтажных панелях различной высоты, плавно размещаемых по высоте внутри корпуса. Корпуса состоят из жёстко сваренного каркаса с направляющими для крепления уголков и монтажных панелей. В корпусах предусмотрены отверстия для установки корпусов в единый ряд. С целью недопущения закупки лишней продукции поставка боковых панелей производится по отдельному заказу в зависимости от количества корпусов, устанавливаемых в единый ряд. Корпуса выпускаются в напольном исполнении. Толщина металла корпуса - 1,5 мм, навесных элементов (задняя и боковая стенки, дверь) и монтажных элементов - 1.2 мм. Степень защиты - IP30. Корпуса серии ВРУ и отдельные монтажные элементы окрашиваются эпоксиполиэфирной порошковой краской RAL 7032, предназначенной для использования в помещениях без особого воздействия внешних климатических факторов (влажность, ультрафиолетовое излучение). Монтажные панели выполнены их оцинкованного металла. Модели корпусов различаются габаритными размерами и количеством дверей, устанавливаемых на лицевой стороне. Корпуса комплектуются монтажными уголками (2 шт) для установки монтажных панелей и монтажными панелями для установки НКУ высотой 220 мм (1 шт), 160 мм (2 шт), и монтажными перфорированными панелями высотой 50 мм (2 шт) для подвязки кабелей. Также по отдельному заказу возможна поставка рамок под счетчики, кожухов для установки рубильников и т.п.
ПЕРЕЧЕНЬ КОРПУСОВ:
- серии ВРУ-1 однодверные: шириной 450, 600 и 800 мм и высотой 1800 и 2000 мм.
- серии ВРУ-2 двухдверные: шириной 600 и 800 мм и высотой 1800 и 2000 мм.
- серии ВРУ-3 трёхдверные: шириной 630 мм и высотой 1800 и 2000
|
|
Наименование |
Толщина металла, мм |
Степень защиты |
Размер, мм (Ш * В * Г) |
Размер ниши, мм (Ш * В * Г) |
Примечание |
ВРУ-1 1.5 и |
1 |
IP-40 |
450*2000*450 |
- |
однодверные, без боковых панелей |
ВРУ-1 1.5 и |
1 |
IP-40 |
600*2000*450 |
- |
однодверные, без боковых панелей |
ВРУ-1 1.5 и |
1 |
IP-40 |
800*2000*450 |
- |
однодверные, без боковых панелей |
ВРУ-1 1.5 и |
1 |
IP-40 |
450*1800*450 |
- |
однодверные, без боковых панелей |
ВРУ-1 1.5 и |
1 |
IP-40 |
800*1800*450 |
- |
однодверные, без боковых панелей |
ВРУ-1 1.5 и |
1 |
IP-40 |
600*1800*450 |
- |
однодверные, без боковых панелей |
ВРУ-2 1.5 и |
1 |
IP-40 |
600*2000*450 |
- |
двухдверные, без боковых панелей |
ВРУ-2 1.5 и |
1 |
IP-40 |
800*2000*450 |
- |
двухдверные, без боковых панелей |
ВРУ-2 1.5 и |
1 |
IP-40 |
600*1800*450 |
- |
двухдверные, без боковых панелей |
ВРУ-2 1.5 и |
1 |
IP-40 |
800*1800*450 |
- |
двухдверные, без боковых панелей |
ВРУ-2 1.5 и |
1 |
IP-40 |
450*1800*450 |
- |
двухдверные, без боковых панелей |
ВРУ-2 1.5 и |
1 |
IP-40 |
450*2000*450 |
- |
двухдверные, без боковых панелей |
ВРУ-2М 1.5 и |
1 |
IP-40 |
600*2000*450 |
- |
двухдверные, без боковых панелей |
ВРУ-3 1.5 и |
1 |
IP-40 |
630*2000*450 |
- |
трехдверные, без боковых панелей |
ЩО-70 1.5 и |
1 |
IP-40 |
800*2000*600 |
- |
панель распределительных щитов |
|
Корпуса серии ВРУ модульной конструкции
Корпуса, предназначенные для установки НКУ силой тока до 1500 А. Монтаж низковольтной аппаратуры осуществляется на монтажных панелях, с возможностью установки отдельных аппаратов на различной глубине и высоте. Данная конструкция позволяет собрать шкаф практически любого габаритного размера из серийно выпускаемых типовых модулей. Высокая универсальность конструкции позволяет устанавливать большое число НКУ как российского, так и зарубежного производства. Съёмные элементы упрощают доступ к низковольтной аппаратуре при монтаже и пуско-наладочных работах. Внутренняя перфорация монтажных элементов выполнена с шагом 25 мм, что позволяет использовать опорные рейки, монтажные профили, швеллеры и DIN-рейки для размещения НКУ. Закрытие установленной низковольтной аппаратуры осуществляется фальш-панелями различной высоты и исполнения, с возможностью размещения как в уровень 0 мм так и -50 мм. Корпуса выпускаются в напольном исполнении. Толщина металла корпуса -1,5мм и 2.0 мм, навесных элементов (задняя и боковая стенки, дверь) и монтажных элементов - 1.2 мм. Степень защиты - IP30. Корпус ВРУ МК в разобранном и упакованном виде позволяет более рационально использовать площади склада и транспортного средства, а так же упростить погрузо-разгрузочные работы. Предусмотрено большое число опциональных элементов, в том числе усиленных монтажных панелей, дверей под ригельные ЗУ, цоколей различной высоты.
Возможно изготовление следующих размеров корпусов:
- ширина 300, 450, 500, 600, 700, 800, 900, 1000, 1100 и 1200 мм.
- высотой 1800 и 2000 мм.
- глубиной 470, 620 и 820 мм.
Возможно изготовление нестандартных изделий на базе данной конструкции. |
Наименование |
Толщина металла, мм |
Степень защиты |
Размер, мм (Ш * В * Г) |
Размер ниши, мм (Ш * В * Г) |
Примечание |
ВРУ-МК 1.5 и |
1 |
IP-31 |
450x1800x470 |
- |
- |
ВРУ-МК 1.5 и |
1 |
IP-31 |
600x1800x470 |
- |
- |
ВРУ-МК 1.5 и |
1 |
IP-31 |
800x1800x470 |
- |
- |
ВРУ-МК 1.5 и |
1 |
IP-31 |
450x1800x620 |
- |
- |
ВРУ-МК 1.5 и |
1 |
IP-31 |
600x1800x620 |
- |
- |
ВРУ-МК 1.5 и |
1 |
IP-31 |
800x1800x620 |
- |
- |
ВРУ-МК 1.5 и |
1 |
IP-31 |
450x2000x470 |
- |
- |
ВРУ-МК 1.5 и |
1 |
IP-31 |
600x2000x470 |
- |
- |
ВРУ-МК 1.5 и |
1 |
IP-31 |
800x2000x470 |
- |
- |
ВРУ-МК 1.5 и |
1 |
IP-31 |
450x2000x620 |
- |
- |
ВРУ-МК 1.5 и |
1 |
IP-31 |
600x2000x620 |
- |
- |
ВРУ-МК 1.5 и |
1 |
IP-31 |
800x2000x620 |
- |
- |
|
|
|
