Опциональные элементы к корпусам ВРУ модульной конструкции
Корпуса, предназначенные для установки НКУ силой тока до 1500 А. Установка низковольтной аппаратуры осуществляется на монтажных панелях, с возможностью установки отдельных аппаратов на различной глубине и высоте. Данная конструкция позволяет собрать шкаф практически любого габаритного размера из серийно выпускаемых типовых модулей. Высокая универсальность конструкции позволяет устанавливать большое число НКУ как российского, так и зарубежного производства. Съёмные элементы упрощают доступ к низковольтной аппаратуре при монтаже и пуско-наладочных работах. Внутренняя перфорация монтажных элементов выполнена с шагом 25 мм, что позволяет использовать опорные рейки, монтажные профили, швеллеры и DIN-рейки для размещения НКУ. Закрытие установленной низковольтной аппаратуры осуществляется фальш-панелями различной высоты и исполнения, с возможностью размещения как в уровень 0 мм так и -50 мм. Возможна установка до 4-х дверей с каждой из сторон корпуса. Каждый элемент корпуса и вся конструкция в целом соответствуют нормативным требованиям по обеспечению жёсткости конструкции, электро- и пожаробезопасности, обеспечению требуемой степени защиты. Корпуса выпускаются в напольном исполнении. Толщина металла корпуса -1,5мм и 2.0 мм, навесных элементов (задняя и боковая стенки, дверь) и монтажных элементов - 1.2 мм. Степень защиты - IP30. Корпуса серии ВРУ МК и отдельные монтажные элементы отличаются габаритными размерами и вариантами комплектации. Корпуса окрашиваются эпоксиполиэфирной порошковой краской RAL 7032, предназначенной для использования в помещениях без особого воздействия внешних климатических факторов (влажность, ультрафиолетовое излучение). С целью недопущения закупки лишней продукции поставка боковых облицовок корпуса производится по отдельному заказу в зависимости от количества корпусов, устанавливаемых в единый ряд. Корпус ВРУ МК в разобранном и упакованном виде позволяет более рационально использовать площади склада и транспортного средства, а так же упростить погрузо-разгрузочные работы. Предусмотрено большое число опциональных элементов, в том числе усиленных монтажных панелей, дверей под ригельные ЗУ, цоколей различной высоты. Перечень корпусов: за счет модульности конструкции возможно изготовление различных типоразмеров корпусов и комплектаций. Возможно изготовление следующих размеров корпусов: ширина 300, 450, 500, 600, 700, 800, 900, 1000, 1100 и 1200 мм, высотой 1800 и 2000 мм, глубиной 470, 620 и 820 мм. Модели корпусов различаются габаритными размерами и вариантами комплектации. |
Наименование |
Толщина металла, мм |
Степень защиты |
Размер, мм (Ш * В * Г) |
Размер ниши, мм (Ш * В * Г) |
Примечание |
Боковая облицовка цоколя Г=470 В=100 компл. |
1,2 |
- |
- |
- |
- |
Боковая облицовка цоколя Г=470 В=200 компл |
1,2 |
- |
- |
- |
- |
Боковая облицовка цоколя Г=620 В=100 компл. |
1,2 |
- |
- |
- |
- |
Боковая облицовка цоколя Г=620 В=200 компл |
1,2 |
- |
- |
- |
- |
Боковая панель Г=470 В=1700 шт |
1,2 |
- |
- |
- |
- |
Боковая панель Г=470 В=1900 шт |
1,2 |
- |
- |
- |
- |
Боковая панель Г=500 В=1500 шт |
1,2 |
- |
- |
- |
- |
Боковая панель Г=620 В=1700 шт |
1,2 |
- |
- |
- |
- |
Боковая панель Г=620 В=1900 шт |
1,2 |
- |
- |
- |
- |
Стойка цоколя В=200 комплект |
2 |
- |
- |
- |
- |
Фронтальная облицовка цоколя Ш=450 В=200 комплект |
1,2 |
- |
- |
- |
- |
Фронтальная облицовка цоколя Ш=600 В=200 комплект |
1,2 |
- |
- |
- |
- |
Фронтальная облицовка цоколя Ш=800 В=200 комплект |
1,2 |
- |
- |
- |
- |
|

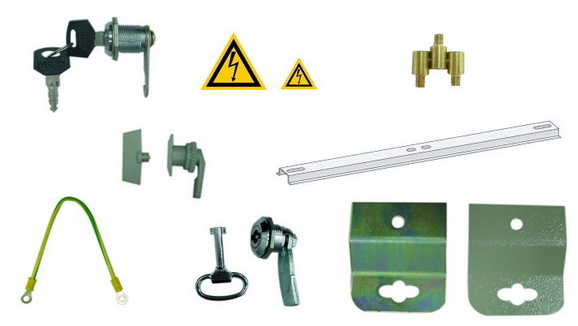

Комплектующие к корпусам
|
Наименование |
Толщина металла, мм |
Степень защиты |
Размер, мм (Ш * В * Г) |
Размер ниши, мм (Ш * В * Г) |
Примечание |
DIN-рейка |
1,2 |
- |
L=300 мм |
- |
- |
DIN-рейка |
1,2 |
- |
L=1240мм |
- |
неперфорированная горячего цинкования |
DIN-рейка |
1,2 |
- |
L=1240мм |
- |
перфорированная химического цинкования |
DIN-рейка |
1,2 |
- |
L=1140мм |
- |
перфорированная химического цинкования |
DIN-рейка |
1,2 |
- |
L=730мм |
- |
перфорированная химического цинкования |
DIN-рейка |
1,2 |
- |
L=530мм |
- |
перфорированная химического цинкования |
Замок для корпусов серии R / ВРУ-МК |
- |
- |
D-20мм L-22 мм |
- |
пластик |
Замок для корпусов серии S / Sv |
- |
- |
D-20мм L-22 мм |
- |
почтовый |
Замок для корпусов серии ВРУ / Rx |
- |
- |
D-20мм L-22 мм |
- |
металл |
Кожух 400А |
1,2 |
- |
|
- |
для рубильника 250-400А |
Кожух 630А |
1,2 |
- |
|
- |
для рубильника 630А |
Кожух защитный |
1,2 |
- |
|
- |
для рубильника защитный |
Люк установочный для серии R |
1,2 |
- |
245*145 |
- |
- |
Люк установочный для серии Rx |
1,2 |
IP-54 |
245*145 |
- |
с нанесённым уплотнителем |
Наклейка опасность поражения электрическим током |
- |
- |
45 мм |
- |
ПВХ |
Наклейка опасность поражения электрическим током |
- |
- |
80 мм |
- |
ПВХ |
Панель боковая ВРУ 1800 / 2000 |
1,2 |
- |
|
- |
панель боковая для ВРУ |
Панель ВРУ-3 под плавкие вставки |
- |
- |
100*420 |
|
- |
Панель ВРУ-3 под счётчик |
- |
- |
537*270 |
|
- |
Панель ВРУ-3 под трансформаторы тока |
- |
- |
100*600 |
|
- |
Панель монтажная |
1,2 |
- |
450*160 |
- |
панель монтажная для ВРУ |
Панель монтажная |
1,2 |
- |
450*220 |
- |
панель монтажная для ВРУ |
Панель монтажная |
1,2 |
- |
600*160 |
- |
панель монтажная для ВРУ |
Панель монтажная |
1,2 |
- |
600*220 |
- |
панель монтажная для ВРУ |
Панель монтажная |
1,2 |
- |
800*160 |
- |
панель монтажная для ВРУ |
Панель монтажная |
1,2 |
- |
800*220 |
- |
панель монтажная для ВРУ |
Панель монтажная ЩУ-1 |
1,2 |
- |
|
- |
оцинкованная |
Панель монтажная ЩУ-2 |
1,2 |
- |
|
- |
оцинкованная |
Поводок заземления |
- |
- |
L-220мм |
- |
с двумя наконечниками |
Рамка под счётчик ВРУ-2 Ш-450 |
- |
- |
340*120 |
|
- |
Рамка под счётчик ВРУ-2 Ш-600 |
1,2 |
- |
490*120 |
- |
под установку счётчика |
Рамка под счётчик ВРУ-2 Ш-800 |
1,2 |
- |
690*120 |
- |
под установку счётчика |
Скоба под шинку заземления |
1 |
- |
300 |
- |
оцинкованная |
Уголок ВРУ 1800 / 2000 |
2 |
- |
|
- |
уголок монтажный перфорированный |
Уголок ВРУ 1800/2000 |
2 |
- |
|
- |
уголок монтажный перфорированный оцинкованный |
Швеллер |
1,2 |
- |
450*50 |
- |
швеллер перфорированный |
Швеллер |
1,2 |
- |
600*50 |
- |
швеллер перфорированный |
Швеллер |
1,2 |
- |
800*50 |
- |
швеллер перфорированный |
Шина заземления 12 групп |
- |
- |
"PE 95" |
- |
шина, винт 4*10 |
Шина заземления 14 групп |
- |
- |
"PE 130" |
- |
шина, винт 4*10 |
Шина зануления 12 групп |
- |
- |
"N 95" |
- |
шина, изолятор на скобу, винт 4*10 |
Шина зануления 14 групп |
- |
- |
"N 130" |
- |
шина, изолятор на скобу, винт 4*10 |
|
|
