Электрощиты

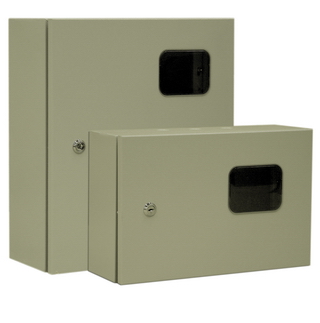

Корпуса навесные серии 500S (под 1Ф учет и распределение)
Учётно-распределительные корпуса серии 500S, предназначенные для установки однофазного счётчика (типа СО-505 или аналоги) на шпильки крепления, располагающиесяна задней стенке корпуса, и от 7 до 22 модульных выключателей на DIN-рейку. Счётчик закрывается фальш-панелью, имеющей отверстие под опломбировку. Фальш-панели закрывают всё монтажное пространство корпуса, исключая попадание посторонних предметов на установленную низковольтную аппаратуру. Предусмотрено место под установку шины заземления. Корпуса и монтажные элементы окрашиваются эпоксиполиэфирной порошковой краской RAL-7032, предназначенной для использования в помещениях без особого воздействия внешних климатических факторов (влажность, ультрафиолетовое излучение). |
|
Наименование |
Толщина металла, мм |
Степень защиты |
Размер, мм (Ш * В * Г) |
Размер ниши, мм (Ш * В * Г) |
Примечание |
EV500S |
0,8 |
IP-43 |
350*226*127 |
- |
до 7 модулей |
EV500Sn |
0,8 |
IP-43 |
350*270*137 |
- |
до 10 модулей |
EV501S |
0,8 |
IP-43 |
350*407*155 |
- |
до 22 модулей |
|
Корпуса встраиваемые серии 500Sv (под 1Ф учет и распределение)
Учётно-распределительные корпуса серии 500Sv, предназначенные для установки однофазного счётчика (типа СО-505 или аналоги) на шпильки крепления, располагающиесяна задней стенке корпуса, и от 7 до 22 модульных выключателей на DIN-рейку. Счётчик закрывается фальш-панелью, имеющей отверстие под опломбировку. Фальш-панели закрывают всё монтажное пространство корпуса, исключая попадание посторонних предметов на установленную низковольтную аппаратуру. Предусмотрено место под установку шины заземления. Корпуса и монтажные элементы окрашиваются эпоксиполиэфирной порошковой краской RAL-7032, предназначенной для использования в помещениях без особого воздействия внешних климатических факторов (влажность, ультрафиолетовое излучение). |
|
Наименование |
Толщина металла, мм |
Степень защиты |
Размер, мм (Ш * В * Г) |
Размер ниши, мм (Ш * В * Г) |
Примечание |
EV500Sv |
0,8 |
IP-31 |
350*272*121 |
306*228*113 |
до 7 модулей |
EV501Sv |
0,8 |
IP-31 |
350*453*149 |
306*409*141 |
до 15 модулей |
|
|
|
