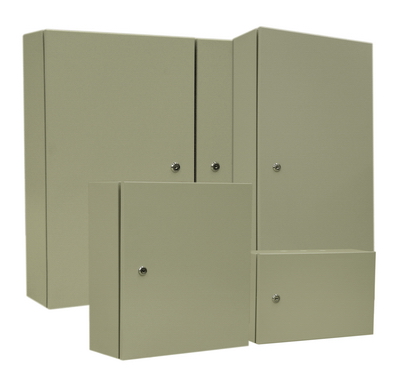

Корпуса навесные серии 600S (распределительные)
Распределительные корпуса серии 600S, предназначенные для размещения модульных автоматических выключателей. Корпуса рассчитаны на установку от 15 до 120 модульных выключателей на DIN-рейку. Внутри корпуса установлены фальш-панели, закрывающие всё монтажное пространство корпуса, исключая попадание посторонних предметов на установленную низковольтную аппаратуру. Предусмотрено место под установку шины заземления. Корпуса и монтажные элементы окрашиваются эпоксиполиэфирной порошковой краской RAL-7032, предназначенной для использования в помещениях без особого воздействия внешних климатических факторов (влажность, ультрафиолетовое излучение). |
|
Наименование |
Толщина металла, мм |
Степень защиты |
Размер, мм (Ш * В * Г) |
Размер ниши, мм (Ш * В * Г) |
Примечание |
EV600S |
0,8 |
IP-43 |
185*300*90 |
- |
до 7 модулей |
EV600S |
0,8 |
IP-43 |
350*226*127 |
- |
до 15 модулей |
EV600Sn |
0,8 |
IP-43 |
320*270*107 |
- |
до 12 модулей |
EV601S |
0,8 |
IP-43 |
350*407*155 |
- |
до 30 модулей |
EV602S |
0,8 |
IP-43 |
350*407*155 |
- |
ввод АЕ до 15 модулей |
EV603S |
0,8 |
IP-43 |
350*587*155 |
- |
до 45 модулей |
EV604S |
0,8 |
IP-43 |
700*587*155 |
- |
до 90 мод.2х дверный |
EV605S |
0,8 |
IP-43 |
350*767*155 |
- |
до 60 модулей |
EV606S |
0,8 |
IP-43 |
700*767*155 |
- |
до 120 мод.2х дверный |
ЩК |
0,8 |
IP-43 |
300*300*100 |
- |
до 12 модулей |
|

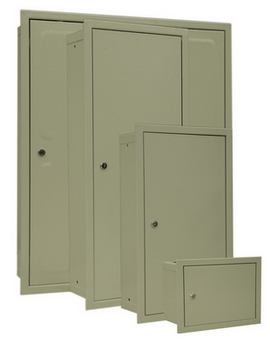

Корпуса встраиваемые серии 600Sv (распределительные)
Распределительные корпуса серии 600Sv, предназначенные для размещения модульных автоматических выключателей. Корпуса рассчитаны на установку от 15 до 120 модульных выключателей на DIN-рейку. Внутри корпуса установлены фальш-панели, закрывающие всё монтажное пространство корпуса, исключая попадание посторонних предметов на установленную низковольтную аппаратуру. Предусмотрено место под установку шины заземления. Корпуса и монтажные элементы окрашиваются эпоксиполиэфирной порошковой краской RAL-7032, предназначенной для использования в помещениях без особого воздействия внешних климатических факторов (влажность, ультрафиолетовое излучение). |
|
Наименование |
Толщина металла, мм |
Степень защиты |
Размер, мм (Ш * В * Г) |
Размер ниши, мм (Ш * В * Г) |
Примечание |
EV600Sv |
0,8 |
IP-31 |
350*272*121 |
306*228*113 |
до 15 модулей |
EV601Sv |
0,8 |
IP-31 |
350*453*149 |
306*409*141 |
до 30 модулей |
EV602Sv |
0,8 |
IP-31 |
350*453*149 |
306*409*141 |
ввод АЕ до 15 мод. |
EV603Sv |
0,8 |
IP-31 |
350*678*149 |
306*634*141 |
до 42 модулей |
EV604Sv |
0,8 |
IP-31 |
650*678*149 |
606*634*141 |
до 87 модулей |
EV605Sv |
0,8 |
IP-31 |
350*828*149 |
306*784*141 |
до 60 модулей |
EV606Sv |
0,8 |
IP-31 |
650*828*149 |
606*784*141 |
до 120 модулей |
|
|
|
