Электрощиты

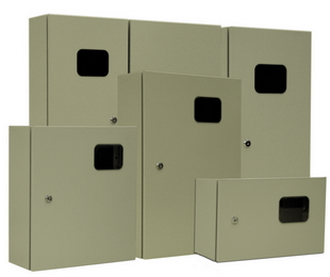

Корпуса навесные серии 700S (под 3Ф учет и распределение)
Учётно-распределительные корпуса серии 700S, предназначенные под установку трёхфазного счётчика (типа СА-4И 672(678) или аналоги) на монтажную панель и от 7 до 52 модульных выключателей на DIN-рейку. Счётчик закрывается фальш-панелью, имеющей отверстие под опломбировку. Фальш-панели закрывают всё монтажное пространство корпуса, исключая попадание посторонних предметов на установленную низковольтную аппаратуру. Предусмотрено место под установку шины заземления.Корпуса и монтажные элементы окрашиваются эпоксиполиэфирной порошковой краской RAL-7032, предназначенной для использования в помещениях без особого воздействия внешних климатических факторов (влажность, ультрафиолетовое излучение). |
|
Наименование |
Толщина металла, мм |
Степень защиты |
Размер, мм (Ш * В * Г) |
Размер ниши, мм (Ш * В * Г) |
Примечание |
EV700S |
0,8 |
IP-43 |
350*527*155 |
- |
до 23 модулей |
EV701S |
0,8 |
IP-43 |
350*527*155 |
- |
ввод АЕ до 15 модулей |
EV702S |
0,8 |
IP-43 |
350*707*155 |
- |
до 38 модулей |
EV703S |
0,8 |
IP-43 |
350*707*155 |
- |
ввод АЕ до 30 модулей |
EV704S |
0,8 |
IP-43 |
610*604*155 |
- |
до 52 модулей |
EV705S |
0,8 |
IP-43 |
610*604*155 |
- |
ввод АЕ до 45 модулей |
EV706S |
0,8 |
IP-43 |
260*604*155 |
- |
до 7 модулей |
EV707S |
0,8 |
IP-43 |
260*604*155 |
- |
ввод АЕ |
ЩУ-1 |
1,2 |
IP-43 |
300*700*200 |
- |
под один 3ф учёт |
ЩУ-2 |
1,2 |
IP-43 |
600*700*200 |
- |
под два 3ф учёта |
|

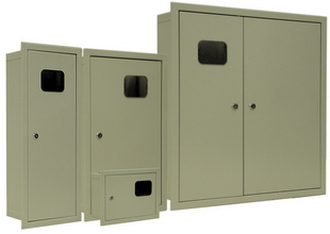

Корпуса встраиваемые серии 700Sv (под 3 Ф учет и распределение)
Учётно-распределительные корпуса серии 700Sv, предназначенные под установку трёхфазного счётчика (типа СА-4И 672(678) или аналоги) на монтажную панель и от 7 до 52 модульных выключателей на DIN-рейку. Счётчик закрывается фальш-панелью, имеющей отверстие под опломбировку. Фальш-панели закрывают всё монтажное пространство корпуса, исключая попадание посторонних предметов на установленную низковольтную аппаратуру. Предусмотрено место под установку шины заземления.Корпуса и монтажные элементы окрашиваются эпоксиполиэфирной порошковой краской RAL-7032, предназначенной для использования в помещениях без особого воздействия внешних климатических факторов (влажность, ультрафиолетовое излучение). |
|
Наименование |
Толщина металла, мм |
Степень защиты |
Размер, мм (Ш * В * Г) |
Размер ниши, мм (Ш * В * Г) |
Примечание |
EV700Sv |
0,8 |
IP-30 |
350*573*149 |
306*529*141 |
до 23 модулей |
EV701Sv |
0,8 |
IP-30 |
350*573*149 |
306*529*141 |
ввод АЕ до 15 мод |
EV702Sv |
0,8 |
IP-30 |
350*753*149 |
306*709*141 |
до 38 модулей |
EV703Sv |
0,8 |
IP-30 |
350*753*149 |
306*709*141 |
ввод АЕ до 30 мод |
EV704Sv |
0,8 |
IP-30 |
594*650*149 |
550*606*141 |
до 52 мод. 2 дверный |
EV705Sv |
0,8 |
IP-30 |
594*650*149 |
550*606*141 |
ввод АЕ 45 мод. 2 дверный |
EV706Sv |
0,8 |
IP-30 |
260*650*149 |
216*606*141 |
до 7 модулей |
EV707Sv |
0,8 |
IP-30 |
260*650*149 |
216*606*141 |
ввод АЕ |
|
|
|
